Pri pridobivanju zamenjave zamehansko tesnilo burgmann hj92n, se vodje vzdrževanja v težki industriji soočajo s kritično odločitvijo. To tesnilo se uporablja v jeklarnah, cementarnah in obratih za proizvodnjo električne energije, kjer lahko izpadi opreme stanejo na tisoče dolarjev na uro. Izbira pravega proizvajalca zahteva razumevanje ne le specifikacij izdelka, ampak tudi sistemov kakovosti, sledljivosti materiala in tehnične podpore, ki ločuje zanesljive dobavitelje od tistih, ki ponujajo podstandardne alternative.
Razumevanje specifikacij in materialov mehanskega tesnila Burgmann HJ92N

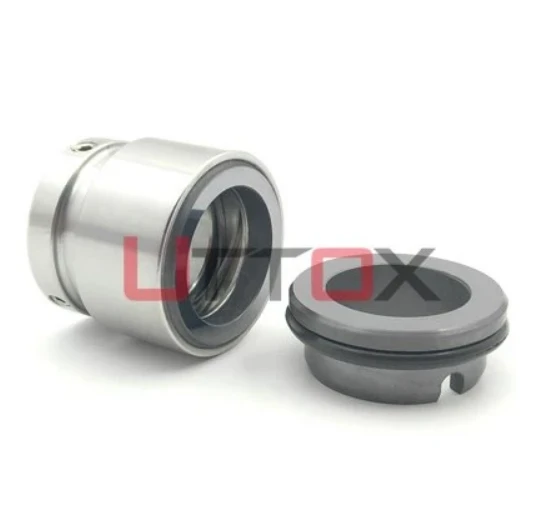

Mehansko tesnilo Burgmann HJ92N je posebna zasnova valovite vzmeti, ki rešuje težave, ki so pogoste pri težkih-industrijskih črpalnih situacijah. Za razliko od večine več-vzmetnih tesnil, ki se lahko zamašijo pri delu z mediji, ki vsebujejo suspendirane trdne delce ali tekočine z visoko viskoznostjo, ima to tesnilo samo eno valovito vzmet, ki je varna pred procesno kontaminacijo.
Tehnični parametri, ki določajo zmogljivost
Ta uravnotežena oblika tesnila lahko prenese pritiske do 25 barov (363 PSI) in temperature med -20 stopinj in +220 stopinj (-4 stopinje F do 428 stopinj F). Drsi lahko tudi s hitrostjo do 20 m/s. Zasnova valovite vzmeti ostane enaka ne glede na to, v katero smer se gred obrne. To daje monterjem veliko možnosti namestitve, ki pridejo zelo prav med nujnimi popravili oken. Njegova kratka horizontalna vgradna dolžina omogoča prilagoditev na običajne polnilne škatle centrifugalnih črpalk brez kakršnih koli sprememb. To skrajša čas in kompleksnost namestitve.
Izbira materiala in njegov vpliv na dolgo življenjsko dobo tesnila
Pri uporabi v kislih ali abrazivnih okoljih na način delovanja tesnila močno vplivajo materiali, ki so z njim povezani. Oblike iz silicijevega karbida (SiC) so zelo trde in dobro prenašajo toploto, zaradi česar so popolne za delo z vročimi mineralnimi goščami v rudarstvu. Pri črpanju cementne gošče ali mešanic letečega pepela nudijo površine iz volframovega karbida boljšo odpornost proti obrabi. Izbira elastomera-FKM (Viton) za kemično odpornost, EPDM za uporabo v vodi ali FFKM (Kalrez) za izjemno kemično združljivost-se mora ujemati z lastnostmi procesne tekočine, da se O{-obroč ne bi prehitro pokvaril.
Zakaj je oblikovanje valovitih vzmeti pomembno v težki industriji
Tradicionalna več-vzmetna tesnila naredijo žepe, kjer se lahko naberejo kemikalije, ki kristalizirajo, ali delci v tekočini, kar lahko povzroči zagozditev vzmeti in popolno odpoved tesnila. Valovita vzmet se znebi teh praznih območij, tako da obrazni tlak ostane enak tudi pri ravnanju s kemikalijami, blatom ali odpadno vodo. Nepričakovane okvare, ki povzročijo nenačrtovane zaustavitve med kritičnimi proizvodnimi poteki, se pri tej zasnovi ne morejo zgoditi.
Ključni dejavniki kakovosti, ki jih je treba oceniti pri izbiri proizvajalca mehanskega tesnila HJ92N
Pri izbiri izdelovalca zamehansko tesnilo hj92nalternative, morate gledati več kot le na ceno. Zanesljivost opreme je odvisna od enotnih proizvodnih standardov, metod za preverjanje materialov in od tega, kako dobro ponudnik pozna delovanje težke industrijske opreme.
Proizvodni standardi in certifikacijske zahteve
Ugledni proizvajalci uporabljajo sisteme vodenja kakovosti ISO 9001, ki imajo zapisane korake za vsak korak proizvodnega procesa. Standardna skladnost z DIN 24960 / EN 12756 zagotavlja dimenzijsko zamenljivost z originalno opremo. To pomeni, da vam ni treba skrbeti za nakup tesnil, ki se ne prilegajo tesnilu vaše črpalke. Načela API 682 pojasnjujejo, kako zgraditi stvari za uporabo v procesni industriji. Zajemajo stvari, kot so načrti izpiranja, združljivost materialov in potrebe po zanesljivosti, ki so edinstvene za kemične in naftne storitve.
Sistemi za preverjanje materiala in sledljivost
Preizkušanje pozitivne identifikacije materiala (PMI) uporabljajo proizvajalci kakovosti, da zagotovijo, da so deli iz nerjavečega jekla prave stopnje, bodisi 316L za odpornost proti koroziji ali 316Ti za stabilnost pri visokih temperaturah. Materiali za obraz iz silicijevega karbida in volframovega karbida morajo imeti potrjene vrednosti trdote in meritve gostote, ki kažejo, da so čisti. Vsak del pečata mora imeti številko serije, ki jo je mogoče izslediti do certifikatov materiala. Na ta način, če obstajajo težave z delovanjem, jih je mogoče preučiti.
Standardi ravnine obraza in končne obdelave površine
To, kako ravna je stran tesnila, neposredno vpliva na to, koliko pušča in kako se obrablja. Proizvajalci bi morali uporabiti monokromatske svetlobne interferenčne teste, da bi pokazali, da so njihovi izdelki ravni znotraj dveh svetlobnih pasov (0,6 mikrona). Površinska obdelava meri med 0,2 in 0,4 Ra (mikrometri) in zagotavlja, da tesnilni vmesnik tvori dober film tekočine. Brez teh natančnih veščin izdelave lahko tesnila takoj puščajo ali se hitreje obrabijo, ne glede na to, kako dober je material.
Preskušanje statičnega tlaka in preverjanje kakovosti
Pred odpremo se celovitost tesnilnega sistema preveri s hidrostatičnim testiranjem pri 1,5-kratnem največjem dovoljenem tlaku. Če obstajajo napake v sestavu, O-obročkih ali spoju-na-strojno opremo, ki bi povzročile napake na terenu, jih ta preizkus pokaže. Kot dokaz, kako strog je njihov nadzor kakovosti, bi morali proizvajalci predložiti poročila o preskusih, v katerih so navedeni časi zadrževanja in opažene stopnje puščanja.
Tu so glavne prednosti, ki ločujejo-kakovostne proizvajalce na tem trgu:
Dokumentirani postopki nadzora kakovosti, ki vključujejo preverjanje vhodnih materialov, zagotavljanje, da so stvari opravljene pravilno med izdelavo, in testiranje končnega izdelka
Zmožnost-hišnega testiranja za ravnost površine, trdoto materiala, dimenzijsko natančnost in trdnost tlaka namesto zanašanja le na certifikate dobaviteljev
Ekipe tehnične podpore z veliko izkušnjami na tem področju poznajo razliko med premikanjem čiste vode in delom z grobo mineralno brozgo pri visokih temperaturah
Garancijski programi hitrega odziva, ki pošljejo nova tesnila v 24 do 48 urah, ko odpovejo na terenu, tako da ni toliko proizvodnih izgub
Ti-kakovostni sistemi ščitijo pred skritimi stroški slabih tesnil, kot so klici v sili, izguba proizvodnje in varnostna tveganja, ki jih prinaša uhajanje nevarnih materialov. Ko iščete možne ponudnike, morate zahtevati poročila o reviziji obrata, reference strank iz podobnih uporab v težki industriji in primere, kako so rešili tehnične težave za stranke, ki so imele težave s tesnili.
Po-prodajna podpora in tehnična pomoč
Proizvajalci, ki ponujajo podporo za inženiring aplikacij, svojim izdelkom dodajo veliko vrednost, ki presega fizične. Ali lahko predlagajo prave izbire materiala obraza za procesno tekočino, ki jo imate? Ali vzdrževalce usposabljajo, kako postaviti stvari? Ali bodo pregledali neuspele pečate, da bi ugotovili, zakaj so neuspešni, namesto da bi preprosto poslali nove? Ta način sodelovanja kot profesionalni partner je še posebej koristen pri nastavljanju novih orodij ali odpravljanju težav, ki se ponavljajo.
Primerjalni vpogled: Burgmann HJ92N v primerjavi z drugimi mehanskimi tesnili
Ko ekipe za nabavo vedo, kakoenakovredno tesnilo hj92nprimerja z drugimi oblikami, lahko izberejo najboljšo rešitev za opremo in pogoje, ki jih bodo uporabljali.
HJ92N v primerjavi s standardnimi več-vzmetnimi tesnili
Standardna več{0}}vzmetna tesnila so sprva cenejša, vendar ne delujejo dobro s trdnimi snovmi, kemikalijami, ki kristalizirajo, ali tekočinami z visoko viskoznostjo. Ko se vzmeti zagozdijo, ne morejo zadržati prave količine obraznega pritiska. Mehansko tesnilo Burgmann HJ92N reši to težavo s svojo zasnovo zaščitene valovite vzmeti. Višji začetni stroški se splačajo, ker traja dlje in potrebuje manj vzdrževanja. Ko naprave črpajo rudniške odpadke, cementno brozgo ali odpadno vodo, trajajo tesnila dvakrat do trikrat dlje kot pri tradicionalnih več-vzmetnih oblikah.
Uravnotežene in neuravnotežene zasnove tesnil
Uravnotežena zasnova HJ92N zmanjšuje čelne obremenitve v primerjavi z neenakomernimi tesnili. To zmanjša stopnjo nastajanja toplote in obrabo, zlasti pri višjih tlakih. Za uporabo čiste vode z nizkim{3}}tlakom so neenakomerna tesnila v redu, toda za zahtevna dela s kemičnimi črpalkami, kjer so tlaki višji od 10 barov, je uravnotežena zasnova nujna. Zaradi boljšega ravnovesja čelne obremenitve tesnilo traja dlje in zmanjša možnost pokanja čelne strani pri segrevanju.
HJ92N v primerjavi s sklopi kartušnih tesnil
Kartušna tesnila so enostavnejša za montažo, ker vam jih ni treba meriti ali nastavljati, so pa veliko dražja. Zasnova mehanskega tesnila Burgmann HJ92N je sestavljena iz več delov in potrebuje usposobljene serviserje, ki vedo, kako jih pravilno namestiti in izmeriti režo med čelno površino tesnila. Za mesta z usposobljenim mehanskim osebjem zagotavlja tesnilo komponent enako zmogljivost pri 40–60 % nižjih stroških. Čeprav oteži namestitev, je podjetjem, ki morajo nadzorovati veliko populacijo tesnil in imajo omejen proračun, všeč ta-funkcija za prihranek stroškov.
Najboljše prakse za namestitev, vzdrževanje in odpravljanje težav
Če tesnila pravilno namestite in vzdržujete, delujejo bolje in trajajo dlje ter ščitijo vašo naložbo v visoko{0}}kakovostne dele.
Kritični koraki namestitve
Obraba površine gredi takoj vpliva na življenjsko dobo mehanskega tesnila Burgmann HJ92N. Preverite gred za rjave jamice, praske ali obrabljene površine tulcev, ki bi lahko poškodovale površino tesnila, ko jo nameščate. Vzorci obrabe obraza niso enakomerni, če je odmik gredi večji od 0,05 mm. Temeljito očistite vse dele in se znebite kakršnega koli vgradnega prahu, ki bi se lahko zagozdil na tesnilnem vmesniku. Med sestavljanjem nanesite tanek sloj ustreznega olja na O-obročke, da jih preprečite, da bi se poškodovali z valjanjem ali rezanjem.
Nastavitev ustrezne dolžine namestitve
Meritev L1k v standardih EN 12756 nam pove, kako dolgo je tesnilo, ko je pravilno nameščeno in stisnjeno. Preverite to meritev s tipali ali drugimi specializiranimi orodji za nastavitev, preden zategnete nastavitvene vijake. Če je namestitvena dolžina napačna, je bodisi prevelik čelni pritisk, kar povzroči hitro obrabo in nastajanje toplote, bodisi premalo pritiska, kar takoj povzroči puščanje. Ta korak merjenja pove razliko med nastavitvami, ki so jih opravili profesionalci, in tistimi, ki prehitro odpovejo.
Intervali vzdrževanja in tehnike pregledovanja
Določite izhodišča za spremljanje vibracij v zaprti opremi, saj naraščajoče ravni vibracij pogosto pomenijo, da se ležaji obrabljajo ali da gredi niso pravilno poravnane, kar bo kmalu poškodovalo tesnila. Med časovnimi izklopi si oglejte vzorce obrabe na ploskvah tesnil. Če so kakršni koli nenavadni vzorci obrabe, to pomeni, da obstajajo težave s poravnavo ali odtekanjem gredi. Preverite obrabo tulca gredi in ga zamenjajte, ko meritve ne ustrezajo zahtevam. Kemična ali toplotna poškodba reže O-obroča pomeni, da je treba elastomerni material nadgraditi.
Pogosti načini okvar in temeljni vzroki
Hitro obrabo tesnila običajno povzročijo zrnati delci v procesni tekočini, slab pretok splakovanja ali izbira napačnega materiala površine za delo. Če elastomer nabrekne ali poči, to pomeni, da material O-tesnila in procesne tekočine ali tekočine za izpiranje niso kemično združljivi. Vzmetna korozija nakazuje, da je bilo tesnilo izpostavljeno obdelovalnemu mediju, za katerega ni bilo narejeno. To se je lahko zgodilo, ker ni bil pravilno nameščen in je prepuščal pretok tekočine. Ko tesnilne površine med zagonom delujejo na suho ali izgubijo pretok med delovanjem, lahko vročina povzroči razpoke na tesnilnih površinah. Ko poskušate ugotoviti, zakaj se tesnilo nenehno lomi, bi morali pogledati celoten črpalni sistem in ne le tesnila. Premočno tresenje sistema, obremenitev cevi na ohišjih črpalk in slaba zasnova sistema za izpiranje bodo bolj verjetno povzročili okvare tesnil kot težave s kakovostjo komponent.
Vodnik za nabavo: Kako pridobiti pristna mehanska tesnila Burgmann HJ92N
Odločitve o tem, kje dobiti Mehansko tesnilo Burgmann HJ92Nvplivajo ne le na začetne stroške, ampak tudi na skupne stroške lastništva in na to, kako zanesljiv bo na dolgi rok.
Prepoznavanje kvalificiranih dobaviteljev
Preverjeni prodajalci dokazujejo, da zmorejo stvari, tako da dokazujejo svoje zmogljivosti, odobritve kakovosti in reference strank. Prosite za dokaz o orodjih za testiranje, ki jih imajo pri roki, kot so stojala za testiranje tesnil, sistemi za merjenje ravnosti obraza in orodja za analizo materiala. Ko dobavitelji oddajo vso svojo proizvodnjo in testiranje zunanjim izvajalcem, morda nimajo tehničnega znanja,-kako podpreti zapletene aplikacije ali rešiti težave s kakovostjo na najboljši možni način.
Ocenjevanje stroškov in vrednosti predlogov
Najcenejša tesnila običajno pomenijo, da materiali niso zelo dobri ali da nadzor kakovosti ni dobro opravljen. Lice iz silicijevega karbida potrebujejo zelo čiste izvorne materiale in natančne postopke lepljenja. Če odrežete vogale na obeh področjih, bodo tesnila hitro odpovedala, čeprav so videti enako. Namesto da samo gledate na ceno, se odločite, kaj kupiti, na podlagi preverjenih podatkov o zmogljivosti, študij primerov uporabe in tehničnega znanja dobaviteljev. Poiščite skupne stroške, ki morajo vključevati prevoz, stroške vzdrževanja inventarja in cene tveganja morebitnih okvar.
Upoštevanje dobavnih rokov za težko industrijo
V težki industriji so vzdrževalna mesta načrtovana mesece vnaprej, da ustrezajo potrebam proizvodnje. Dobavitelji, ki imajo običajne velikosti tesnil na zalogi, lahko pošljejo v nekaj dneh, tisti, ki izdelujejo po naročilu, pa potrebujejo od 4 do 8 tednov. Okvirne pogodbe je treba skleniti z zanesljivimi dobavitelji in morda boste želeli obdržati kritične velikosti tesnil na zalogi v vašem obratu v primeru nujnih zaustavitev. Stroški vzdrževanja zavarovalnih delov pri roki so nič v primerjavi s časom, izgubljenim pri čakanju na dostavo pečata.
Preverjanje tehničnih specifikacij
Zahtevajte podrobne modele, ki prikazujejo vse velikosti, podrobnosti materiala in možne načine sestavljanja delov. Preverite te mere glede na specifikacije OEM ali standardne velikosti EN 12756. Prepričajte se, da so vrednosti tlaka in temperature novih tesnil enake kot pri originalni opremi. Če napake povzročijo varnostne nesreče ali izpuste v okolje, je težko ugotoviti, kdo je odgovoren, če se specifikacije ne ujemajo.
Uttox izdeluje stvari že 30 let in lahko obvlada velike industrijske posle. Imamo tehnično ekipo, ki vam lahko pomaga izbrati prave izbire materiala za obraz, razrede elastomerov in zasnove izplakovalnih sistemov za vaše edinstvene procesne pogoje. Imamo veliko zalogo priljubljenih velikosti tesnil za težke-obremenitve, tako da jih lahko hitro odpošljemo in skrajšamo čas popravila na minimum.
Zaključek
Ko iščete izdelovalca zamehansko tesnilo burgmann hj92n, si morate ogledati njihove sisteme kakovosti, metode za preverjanje materialov in strokovno podporo ter specifikacije njihovih izdelkov. Zasnova valovite vzmeti rešuje določene težave, ki se pojavijo v velikih industrijskih črpalnih situacijah, še posebej, ko imamo opravka z gostimi ali polnimi trdnimi mediji. Proizvajalci visoke kakovosti se razlikujejo po jasnih postopkih testiranja, sistemih za sledenje materialom in podpori inženiringa aplikacij, ki presega le pošiljanje delov. Namesto da bi gledali samo na začetno nakupno ceno, bi morali ljudje, ki se odločajo za nabavo, razmišljati o skupnih stroških lastništva, ki vključujejo stvari, kot so zanesljivost, tehnična pomoč in hitrost odziva dobavne verige. Če sodelujete s ponudniki, ki poznajo delovanje težke industrije, se lahko izognete dragim težavam, ki se pojavijo, ko tesnila odpovejo na pomembni proizvodni opremi.
pogosta vprašanja
1. Katere aplikacije upravičujejo izbiro HJ92N namesto standardnih več-vzmetnih tesnil?
Enakovredna zasnova mehanskega tesnila Burgmann HJ92N se odlično obnese pri črpanju s trdnimi snovmi v tekočini, kemikalijami, ki kristalizirajo, ali tekočinami z visoko viskoznostjo, kjer se navadna več-vzmetna tesnila zamašijo in prenehajo delovati. Sposobnost valovite vzmeti, da ohranja medije čiste, je najbolj uporabna v panogah, kot so čiščenje odpadne vode, ravnanje z gnojevko v rudarstvu, proizvodnja cementa in predelava hrane.
2. Kako preverim pristnost materiala pri pridobivanju nadomestnih tesnil?
Zahtevajte dokumente o materialih za obrazne materiale iz silicijevega karbida ali volframovega karbida, ki prikazujejo uradne številke trdote, gostote in čistosti. Preskušanje pozitivne identifikacije materiala (PMI) dokazuje vrste nerjavnega jekla, uporabljenega v kovinskih delih. Ugledni dobavitelji ponujajo sledljivost serije, ki povezuje vsako tesnilo z dokumentacijo o izvornem materialu. To omogoča preverjanje pristnosti komponente.
3. Kakšne vzdrževalne intervale moram določiti za-težke aplikacije?
Kako pogosto boste pregledovali, je odvisno od tega, kako slabi so delovni pogoji. Kadar oprema deluje z abrazivnimi goščami ali je blizu svojih temperaturnih mej, jo je treba med načrtovanimi zaustavitvami pregledati vsake tri mesece. Uporaba čiste tekočine v blagih situacijah sega vse do pregledov enkrat letno. Nadzor vibracij vas obvešča o težavah zgodaj, med načrtovanimi pregledi, tako da lahko popravite tesnila, preden popolnoma odpovejo.
Partner z Uttoxom za zanesljive-tesnilne rešitve za težka dela
Uttox je bil zaupanja vreden dobaviteljmehanska tesnila burgmann hj92nza težko industrijo po vsem svetu od naše ustanovitve leta 1990. Imamo več kot 30 let izkušenj z izdelavo teh tesnil. V zahtevnih panogah, kot so proizvodnja jekla, proizvodnja cementa, proizvodnja električne energije in rudarstvo, naša ekipa inženirjev nudi brezplačne strokovne nasvete, ki vam bodo pomagali izbrati najboljši dizajn tesnil. Imamo veliko zalogo velikih-tesnil, ki ustrezajo standardoma DIN 24960 in EN 12756. To nam omogoča hitro dostavo in izpolnitev potreb vašega načrta popravil.
Naši sistemi za nadzor kakovosti preverjajo vse materiale, zagotavljajo, da so ploskve ravne, in zagotavljajo, da je celovitost pritiska pravilna. Vsako tesnilo je opremljeno s specifikacijami celotne zmogljivosti in dokumentacijo za sledenje. Poleg prodaje delov nudimo tudi pomoč pri aplikacijskem inženiringu za odpravljanje dolgotrajnih-težav s tesnjenjem in zagotavljanje, da so zasnove splakovalnega sistema čim bolj zanesljive. Obrnite se na našo tehnično ekipo na naslovu info@uttox.com, da se pogovorite o svojih specifičnih potrebah po tesnjenju v težki industriji in ugotovite, kako naše poceni-cenovne rešitve skrbijo, da stvari tečejo gladko, ne da bi to vplivalo na delovanje jedra.
Reference
1. Mehanska tesnila za črpalke: Smernice za načrtovanje in uporabo, Inštitut za inženirske standarde, 2021
2. Najboljše prakse vzdrževanja opreme v težki industriji, Združenje za industrijsko zanesljivost, 2022
3. DIN 24960 / EN 12756 Standardizacija mehanskih tesnil in zahteve za medsebojno zamenljivost, Evropski odbor za standardizacijo, 2019
4. Priročnik za izbiro materiala za ploskve mehanskih tesnil v jedkih in abrazivnih napravah, Tribology Research Foundation, 2020
5. Učinkovitost mehanskega tesnila z valovito vzmetjo v aplikacijah-ravnanja s trdnimi snovmi, Journal of Industrial Sealing Technology, let. 48, 2023
6. Strategije nabave za kritične rotacijske komponente opreme v težki industriji, Pregled upravljanja dobavne verige, 2022
