Ena največjih groženj funkcionalnosti 58U mehansko tesnilosistemov v industrijskih okoljih, ki je tudi eden najbolj podcenjenih, je toplotni napad. Ko preveč toplote in nenadne spremembe temperature presežejo mejo, ki jo toplotna meja tesnila prenese, lahko povzroči katastrofalno okvaro opreme, nepričakovane izpade in velika varnostna tveganja. Kemična predelava, petrokemična rafinacija in druge zahtevne industrije pogosto uporabljajo mehansko tesnilo 58U. Vendar pa je še posebej občutljiv na toplotne poškodbe, ker so ti sistemi pogosto izpostavljeni težkim pogojem. Razumevanje, kako toplotni napad poškoduje te natančno-izdelane dele, in uporaba preizkušenih-in-resničnih načinov za njegovo zaustavitev lahko pomaga vodjem nabave in inženirjem obratov po vsem svetu zaščititi neprekinjeno proizvodnjo, zagotoviti daljšo obstojnost tesnil in znižati stroške vzdrževanja.
Razumevanje toplotnega napada v mehanskih tesnilih 58U
Ko nastane toplota ali je izpostavljena temperaturam zunaj sistema, se to imenuje toplotni napad. To se zgodi, ko zaradi pogojev tesnilni materiali in geometrije postanejo manj uporabni. Pri mehanskem tesnilu 58U se ta učinek kaže na več načinov, ki neposredno vplivajo na to, kako dobro tesni.
Kako ekstremne temperature vplivajo na celovitost tesnila?
Ko temperature presežejo 200 stopinj (392 stopinj F), se hkrati začne več procesov razgradnje. Gumijasti O-obročki izgubijo prožnost, površine tesnil se širijo z različnimi hitrostmi in mazalni filmi se razgradijo, kar povzroča uničujoče trenje in kopičenje toplote. Nenadne temperaturne spremembe med-zagonom ali v nujnih primerih obremenijo vmesnike materiala. Zasnova potiskala O-obroča lahko hitro odpove, ko se kovina in elastomer širita z različnimi hitrostmi pri hitrem termičnem kroženju.
Obnašanje materiala pod toplotno obremenitvijo

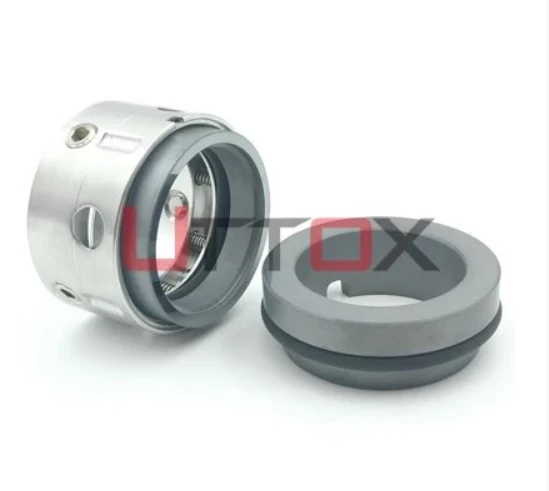

Tesnilo UTTOX 58U združuje ohišje iz nerjavečega jekla, keramične ali karbonske površine in gumijasta tesnila. Nerjaveče jeklo prenaša toploto na temperaturno-občutljive elastomere. Keramične površine so odporne proti obrabi, vendar pod toplotnim udarom počijo. Karbonske površine dobro odvajajo toploto, vendar hitreje oksidirajo pri visokih temperaturah. Zasnova z več-vzmeti močno razširi zapiralno silo in zmanjša lokalni pritisk, ki poslabša toplotno poškodbo med neusklajenostjo ali popačenjem.
Pogosti vzorci toplotnih okvar
O-obročki mehurji kažejo na dolgotrajno pregrevanje nad mejami elastomera. Radialne razpoke na sprednji strani tesnila kažejo na toplotni šok ali suho delovanje. Preverjanje toplote se pojavi kot drobne razpoke zaradi ponavljajočih se ciklov ogrevanja in hlajenja. Valovitost ali stožčastost obraza preprečuje pravilen tesnilni stik. Vzdrževalne ekipe, ki opazijo te vzorce med rednimi pregledi, lahko prepoznajo toplotni napad pred popolno odpovedjo, s čimer preprečijo drage nenačrtovane izpade in varnostne incidente.
Osnovni vzroki in mehanizmi toplotnih poškodb mehanskih tesnil 58U
Toplotnega upada običajno ne povzroči le ena stvar. Namesto tega številni operativni in oblikovalski dejavniki delujejo skupaj, da ustvarijo pogoje, ki so bolj vroči, kot jih zdržijo zapiralni deli.
Pogoji delovanja, ki ustvarjajo prekomerno toploto
Prevelika hitrost gredi poveča torno toploto. Hitrosti nad 3.600 RPM dvignejo temperaturo obraza preko varnih meja, še posebej pri slabem hlajenju. Tekočine z nizko-viskoznostjo slabo mažejo in povečujejo trenje. Visok tlak blizu vrelišča povzroči bliskanje hlapov na ploskvah tesnil in odstrani mazalni film. Visoko viskozne tekočine ustvarjajo upor in toploto. Spremembe tlaka lahko povzročijo ločitev obraza, kar povzroči občasno suho delovanje in kumulativno toplotno škodo.
Napake pri namestitvi, ki okrepijo toplotni napad
Neusklajenost preprečuje vzporedne ploskve tesnila v mehanskem tesnilu potiska O-obroča, kar ustvarja vroče točke, ki so več sto stopinj nad temperaturo tekočine. Celo manjša neusklajenost znotraj tolerance znatno zmanjša toplotno rezervo. Nepravilen navor vijaka ukrivi tesnilno komoro, kar povzroči neenakomerne čelne obremenitveO-mehansko tesnilo potisnega obroča. Napačna zračnost na koncu gredi ustvarja ciklično toplotno obremenitev. Poškodbe pri namestitvi, kot so praske ali kontaminacija, poškodujejo mazalni film in povzročijo lokalno toplotno poškodbo. Sledite strogim metodam namestitve z ustreznim orodjem za mehansko tesnilo potiska O-obroča.
Pomanjkljivosti pri vzdrževanju in težave z izbiro materiala
Zakasnjena zamenjava tesnila omogoča, da manjša toplotna degradacija postane usodna okvara. Elastomeri postopoma razpadajo zaradi toplote; če preskočite pravočasno zamenjavo O-obročev, pride do izgube prožnosti, ločevanja obraza in pospešenih toplotnih poškodb. Standardna Buna-N deluje samo kot 120 stopinj; Viton ročaji 200 stopinj; FFKM ročaji 315 stopinj. Napačna izbira materiala povzroči zgodnjo toplotno okvaro. Različica 59U z zagozdo iz PTFE ponuja boljšo toplotno in kemično odpornost kot zasnova potisnega obroča 58U O{11}}.
Učinkovite preventivne strategije za ublažitev toplotnega napada na tesnila 58U
Da preprečite toplotne poškodbe, morate biti zelo pozorni na kakovost namestitve, nastavitve delovanja, urnike popravil in optimizacijo zasnove. Te metode pridejo do korenine problema in izboljšajo toplotno odpornost na številne načine.
Prakse namestitve za toplotno zaščito
Popolna poravnava med namestitvijo preprečuje toplotno degradacijo. Uporaba kazalnikov s številčnico za preverjanje odmika gredi in pravokotnosti ploskve tesnila zagotavlja enakomeren stik s ploskvijo in preprečuje kopičenje toplote. Poravnava znotraj 0,002 palca TIR močno zmanjša toplotno obremenitev v primerjavi z razumno poravnavo. Pred namestitvijo očistite in preglejte, da preprečite kontaminacijo. Pri povečavi se prepričajte, da površine tesnila nimajo prask ali vdelanih delcev. Upoštevajte priporočila proizvajalca za navor, da preprečite popačenje, ki vpliva na poravnavo.
Proaktivno vzdrževanje in nadzorni protokoli
Vzdrževanje-na podlagi stanja zgodaj zazna toplotno degradacijo. Nadzor vibracij razkriva spremembe, ki kažejo na toplotno popačenje. Merilniki temperature v bližini tesnilnih komor dokazujejo previsoke delovne temperature, ki jih je treba raziskati. Redni vizualni pregledi odkrijejo strjevanje elastomera, razbarvanje, toplotno preverjanje ali temnenje ohišja zaradi pregrevanja. Dokumentirajte ugotovitve za sledenje trendom degradacije. Zagotovite pravilno delovanje splakovalnih sistemov in hladilnih naprav. Redno preverjanje pretoka in temperature ohranja toplotno rezervo.
Izboljšave oblikovanja za okolja z visoko-temperaturo
Nadgradnja materialov znatno razširi temperaturno območje. Zamenjajte standardne elastomere z O-obročki FFKM za delo pri visokih-temperaturah. Keramične površine zamenjajte s silicijevim karbidom za boljšo odpornost na toplotne udarce. Preklopite s 58U na 59U s PTFE klinom za vrhunsko kemično in toplotno odpornost. API Plan 11 vbrizga hladno procesno tekočino v tesnilno komoro. Načrt 23 kroži tekočino skozi zunanji hladilnik. Načrt 32 uporablja zunanji pregradni rezervoar za tekočino, ki izolira tesnilo pred temperaturnimi spremembami procesa.
Primerjalna analiza: mehanska tesnila 58U proti alternativnim rešitvam pod toplotno obremenitvijo
Pri iskanju možnosti tesnjenja za toplotno zahtevne uporabe lahko proizvajalci originalne opreme, inženirji obratov in strokovnjaki za nabavo izkoristijo poznavanje primerjave različnih tehnologij v smislu zmogljivosti.
Primerjalna analiza uspešnosti glede na industrijske standarde
The58U mehansko tesniloneposredno nadomešča John Crane Type 58U s podobno zmogljivostjo po nižji ceni. Oba uporabljata uravnotežene tesnilne površine z vzmetno-dinamičnim tesnjenjem. Toplotna učinkovitost je odvisna od izbire materiala in kakovosti vgradnje, ne pa od osnovnih konstrukcijskih razlik. Več-vzmetna zasnova 58U porazdeli zapiralno silo bolj enakomerno kot enojne-vzmetne zasnove, kar nudi boljšo toplotno odpornost med zvijanjem ali neusklajenostjo. Komponenta 58U zahteva več spretnosti, vendar omogoča zamenjavo posameznih delov.
Premisleki o materialih za toplotno odpornost
Deli ohišja iz nerjavečega jekla zagotavljajo dobro toplotno prevodnost. Nadgradnja na Hastelloy ali Alloy 20 izboljša odpornost proti koroziji pri visokih temperaturah. Keramične površine so odporne proti obrabi in ohranjajo obliko, vendar pod toplotnim udarom počijo. Silicijev karbid bolje prevaja toploto kot oksidna keramika. Karbonske ploskve so odporne na toplotni šok z manjšo elastično togostjo, vendar oksidirajo nad 400 stopinjami. 59U s PTFE zagozdo odpravlja temperaturne omejitve elastomera za delovanje nad 250 stopinj.
Kompromis-stroškovne učinkovitosti in zanesljivosti-
UTTOX 58U ponuja nižjo ceno kot vrhunski-zasnovi OEM s podobno toplotno zmogljivostjo, če je pravilno določen in nameščen. Prihranki pri vzdrževanju zaradi manj okvar pogosto odtehtajo začetne razlike v ceni. Fleksibilnost tesnila komponent omogoča skladiščenje ločenih ploskev, vzmeti in elastomerov, kar optimizira naložbe v inventar. Standardizacija v aplikacijah z več črpalkami poenostavlja razpoložljivost rezervnih delov. Zanesljivost dobavitelja zagotavlja hitro dostavo v nujnih primerih. Tehnična podpora preprečuje toplotne okvare in pospešuje okrevanje.
Vpogled v nabavo za nakup mehanskih tesnil 58U, primernih za toplotno-intenzivne aplikacije
Ko iščejo možnosti tesnjenja za težke toplotne pogoje, bi morali kupci B2B pogledati ponudnike in blago na podlagi dolgoročne-zmožnosti in dejavnikov vrednosti.
Kritični izbirni kriteriji za toplotno učinkovitost
Za zamenjavo tesnila 58U zahtevajte poročila o preskusih materiala, ki potrjujejo trdoto elastomera, kemično združljivost in temperaturne ocene. Certifikati o ravnosti površine tesnila (helijevi svetlobni pasovi) kažejo natančnost, ki je potrebna za delovanje pri visokih-temperaturah Zamenjava tesnila 58U. Skladnost z DIN 24960 zagotavlja zamenljivost za naknadno vgradnjo. Podporni sistemi, skladni z API 682, zagotavljajo zaupanje v sekundarno hlajenje. Garancijski pogoji, ki pokrivajo napake v materialu in izdelavi, kažejo zavezanost izdelku. Razumite izjeme za napake pri namestitvi ali delovanje preko omejitev za zamenjavo tesnila 58U.
Ocenjevanje dobavitelja in premisleki o partnerstvu
Dobavitelji z izkušnjami na področju kemične predelave in proizvodnje električne energije razumejo edinstvene temperaturne izzive. Tehnična podpora, vključno s pomočjo pri izbiri materiala, usposabljanjem za namestitev in analizo napak, dodaja vrednost poleg dobave izdelka. Dobavitelji z velikimi zalogami izpolnjujejo nujna naročila med nenačrtovanimi izpadi, kar zmanjša drage izpade. Programi za nakup na veliko znižujejo stroške in zagotavljajo izpolnitev naročil v času pomanjkanja. Dolgoročni-dogovori o dobavi stabilizirajo cene in izboljšajo raven storitev.
Analiza donosnosti naložbe
Ko ugotovite skupne stroške lastništva, lahko vidite, kakšne kakovostne možnosti zapiranja so resnično vredne. Če upoštevamo-nedelovanje, nujna popravila in škodo, ki sledi, je nakupna cena mehanskega tesnila 58U le majhen del stroškov njegove življenjske dobe. Če upoštevamo montažna dela in izpade, tesnilo, ki stane 20 % manj, a traja le polovico manj, dejansko močno poveča skupne stroške.
S povečanjem povprečnega časa med napakami (MTBF) nižje stopnje napak prihranijo denar, kar je mogoče opaziti. Če nadgradnja na boljša tesnila ali materiale podaljša življenjsko dobo z 18 mesecev na 36 mesecev, objekt v bistvu prepolovi število zamenjav tesnil. To prihrani denar pri popravilih, rezervnih delih in zamudah pri proizvodnji.
Stroški vzdrževanja se sčasoma znižajo, ker so metode preprostejše in je potrebnih manj dejanj. Tesnila, ki so izdelana tako, da so odporna na vročino, je treba redkeje preverjati in prilagajati. Zanesljivo delovanje zmanjša število klicev v sili in visoke stroške prevoza, ki nastanejo zaradi hitre zamenjave delov.
V mnogih podjetjih je največji del donosnosti naložbe zagotavljanje neprekinjenega delovanja proizvodnje. Če tesnilo odpove brez opozorila in se postopek ustavi celo za nekaj ur, lahko to stane na desettisoče dolarjev zamujene proizvodnje, ne-izdelka specifikacij in stroškov ponovnega zagona. Naložba v toplotno močne zapiralne rešitve, ki odpravijo te težave, se večkrat povrne z dodatnimi stroški izdelka.
Zaključek
Toplotni napad je velik problem za zanesljivost58U mehanska tesnilav kemični predelavi, rafiniranju nafte in drugih zahtevnih industrijskih okoljih. Z razumevanjem, kako prevelika vročina in nenadne spremembe temperature poškodujejo dele tesnil z razgradnjo materialov, izkrivljanjem oblik in pospeševanjem obrabe, lahko strokovnjaki za nabavo in inženirji v obratih najdejo učinkovite načine, kako preprečiti, da bi se to zgodilo. Izbira pravih materialov, njihova pravilna namestitev, vzdrževanje in zagotavljanje, da je zasnova čim boljša, vse to izboljša toplotno odpornost. Tako stvari trajajo dlje in preprečujejo drage napake. Mehanska tesnila UTTOX 58U in 59U so preizkušene-in-prave, nizko{8}}cenovne možnosti za vrhunske-zasnove OEM. Ponujajo podobno toplotno zmogljivost, če so pravilno definirani za aplikacijo. B2B kupci lahko dobijo tesnilne rešitve, ki maksimirajo življenjsko dobo z znižanjem stopenj napak, izboljšanjem zanesljivosti delovanja in znižanjem stroškov vzdrževanja s pregledovanjem ponudnikov na podlagi tehničnega znanja, kakovosti izdelkov in podpornih zmogljivosti in ne le na podlagi cene.
pogosta vprašanja
1. Kako lahko odkrijemo zgodnje znake toplotnih poškodb mehanskih tesnil?
Spremembe v elastomeru, ki jih je mogoče opaziti, kot so utrjevanje, razpokanje ali spreminjanje iz črne v rjavo; nenavadno povišanje temperature v predelu tesnilne komore, ki ga je mogoče občutiti ali videti s toplotnim slikanjem; večje puščanje ali izdelek, ki ga je mogoče videti, da teče mimo tesnila; višje vibracije ali hrup iz območja ležaja črpalke pa so zgodnji znaki toplotne poškodbe. Če spremljate temperaturo v bližini tesnilnih komor in opravljate redne vizualne preglede med odmori za vzdrževanje, lahko odkrijete težave, preden postanejo res hude.
2. Katerega urnika vzdrževanja moramo upoštevati, da preprečimo toplotne okvare?
Rednost vzdrževanja je odvisna od tega, kako zahtevno je delo, toda za toplotno zahtevne situacije je treba preglede oči opraviti vsake tri mesece, elastomere je treba zamenjati vsako leto, ne glede na to, kako dobri so videti, težave pa je treba obravnavati takoj, če se spremenijo delovni pogoji ali se pojavijo čudni simptomi. Nastavitev sledenja-na podlagi stanja z merilniki temperature in vibracij omogoča, da odločitve o vzdrževanju temeljijo na podatkih, kar ustavi težave in zaustavi delo, ki ni potrebno. Spremljanje rezultatov testiranja in trendov v delovanju tesnila pomaga narediti najboljše razporede za vsak kos opreme in njegove delovne pogoje.
3. Ali naj izberemo tesnilne površine iz keramike ali silicijevega karbida za uporabo pri visokih-temperaturah?
Silicijev karbid običajno deluje bolje kot keramika pri uporabah, ki zahtevajo veliko toplote. To je zato, ker ima boljšo toplotno prevodnost, kar pomeni, da se hitreje znebi toplote, in boljšo odpornost na toplotni šok, zaradi česar ne poči, ko se temperature hitro spremenijo. Keramične površine so cenejše in dobro delujejo pri nizkih temperaturah, vendar je večja verjetnost, da se zlomijo, ko se temperature močno dvignejo ali spremenijo. Nakup strani iz silicijevega karbida je običajno dobra ideja za uporabe, ki redno dosegajo temperature nad 150 stopinj ali gredo skozi hitre spremembe temperature pri zagonu in zaustavitvi.
Partner z Uttoxom za toplotno-prožne rešitve za mehanska tesnila 58U
V podjetju Uttox že več kot 30 let načrtujemo in izdelujemo mehanska tesnila za najzahtevnejšo kemično in naftno uporabo na svetu. Naša strokovna ekipa ve veliko o tem, kako deluje toplotni napad, in vam lahko pomaga izbrati prave materiale, narediti najboljše dizajne in načrtovati redno vzdrževanje, da odpravite težave, preden vplivajo na vaše delovanje. Imamo veliko zalogo 58U mehansko morjelnastavitve in deli pri roki, da zagotovite, da jih dobite hitro, ko jih potrebujete, ne glede na to, ali gre za rutinsko vzdrževanje ali nujne primere. Stranke v več kot 50 državah vedo, da so izdelki Uttox zanesljivi in ponujajo dobro vrednost. Ponujajo cenejše možnosti za vrhunska-tesnila OEM, ki ne zmanjšajo učinkovitosti ali toplotne odpornosti. Kot zanesljiv proizvajalec mehanskih tesnil 58U ponujamo rešitve po meri, ki so popolne za vaše potrebe in so podprte s hitro strokovno podporo za celoten življenjski cikel izdelka. Stopite v stik z našo ekipo inženirjev na info@uttox.com.
Reference
1. Lebeck, AO (1991). Načela in zasnova mehanskih čelnih tesnil. John Wiley & Sons, New York.
2. Mayer, E. (1977). Mehanska tesnila: načrtovanje, uporaba in testiranje. Newnes-Butterworths, London.
3. Summers-Smith, JD (1992). Praksa mehanskega tesnila za izboljšano delovanje. Mechanical Engineering Publications Limited, London.
4. Ameriški naftni inštitut (2014). Standard API 682: Črpalke-Sistemi za tesnjenje gredi za centrifugalne in rotacijske črpalke, četrta izdaja. API Publishing Services, Washington DC.
5. Flitney, RK (2007). Priročnik za tesnila in tesnjenje, peta izdaja. Elsevier Advanced Technology, Oxford.
6. Nau, BS (1997). "Mechanical Seal Face Materials" Proceedings of the Institution of Mechanical Engineers, Part J: Journal of Engineering Tribology, 211(3), 165-183.
